TKD-H电磁式热量表
TKD-H型电磁热量表为分体结构由能量积算仪、电磁流量计、温度传感器三部分组成。根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液休沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流速成正比例,其值为:E=B.V.D.K.E E-感应电势;K-与磁场分布及轴向长度有关的系数;B-磁感应强度;V-导电液体平均流速;D-电极间距;(测量管内直径)。

适用对象:适用于写字楼、公寓、商业、商业建筑

产品特点

  • 计量原理:法拉第电磁感应
  • 符合国家标准:《热量表》GB/T32224-2015
  • 适用管径:DN20-DN1000
  • 精度:2级
  • 冷热量积算范围:0~999999.999Mwh
  • 工作电源:AC 220V 50Hz/DC:24V
  • 功耗:<15W
  • 通信接口:RS-485
  • 支持始动流量可设置
  • 支持最小温差计量设置
  • 温度传感器:P1000铂电阻
  • 压力等级:1.6Mpa/2.5Mpa;无磨损
  • 具有两路继电器输出(控制阀门开、关)
  • 具有两路开关量输入(检测阀门开关是否到位)
  • 可查看72小时时报数据,93天日报数据,24月月报数据(含累积流量,冷量,热量数据)
  • 通讯协议:支持Modbus协议、CJ/T188-2018协议、Bacnet协议
  • 管体材料:碳钢(符合GB/T9112-2000标准)                                  衬里材料可选:氯丁橡胶(-40℃~80℃) 聚四氟乙烯(-40℃~80℃)
  • 工作环境:(5~60)℃、(5~95)%RH(不结露)
  • 适用范围:各种导电液体、水、冷、热两用

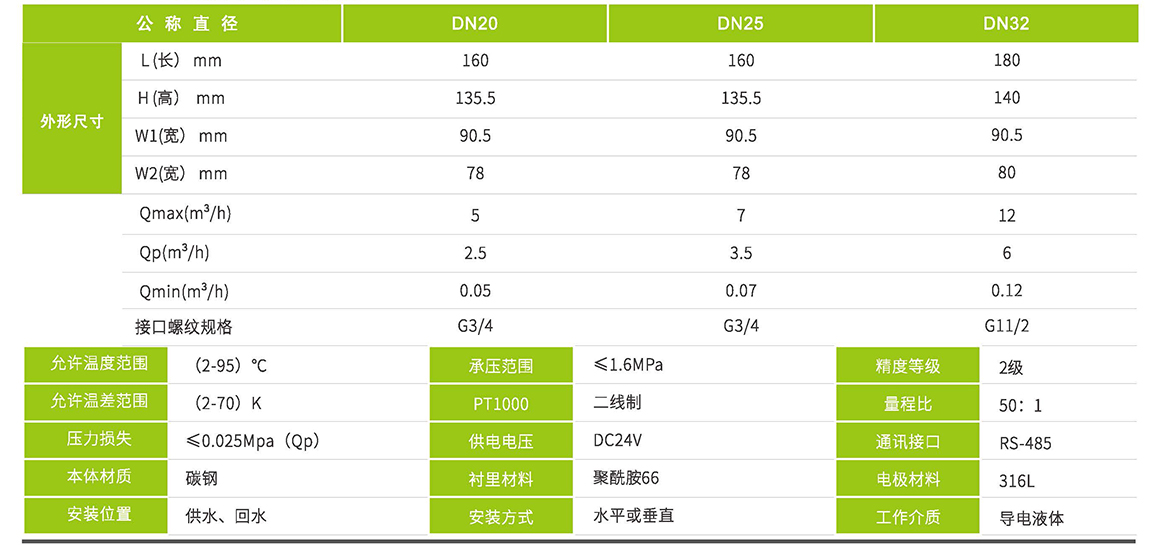

DN20~DN32技术参数指标

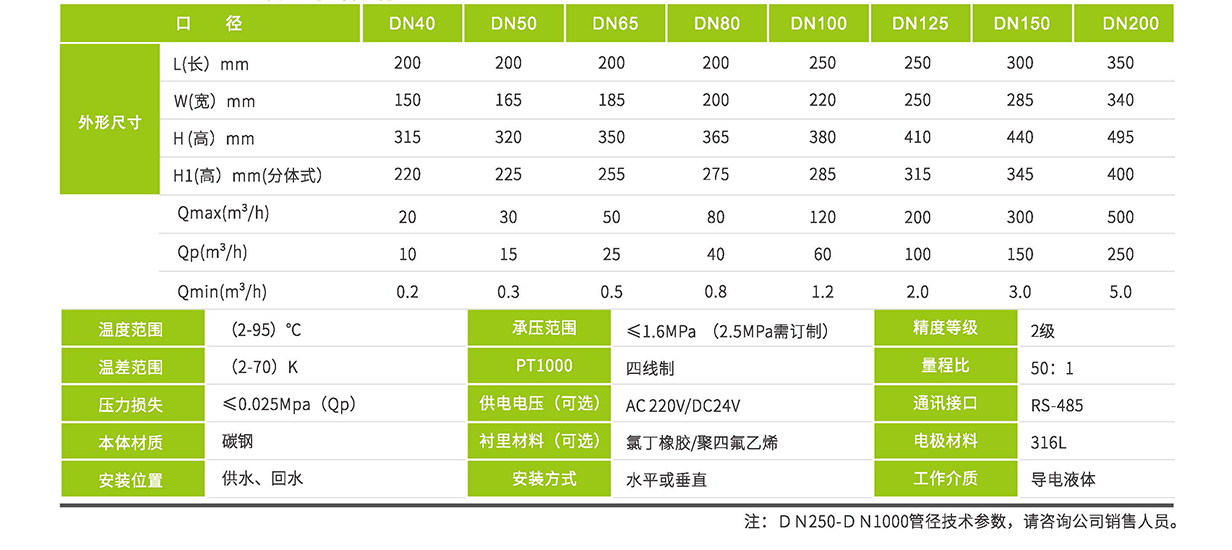

DN40~DN200技术参数指标
